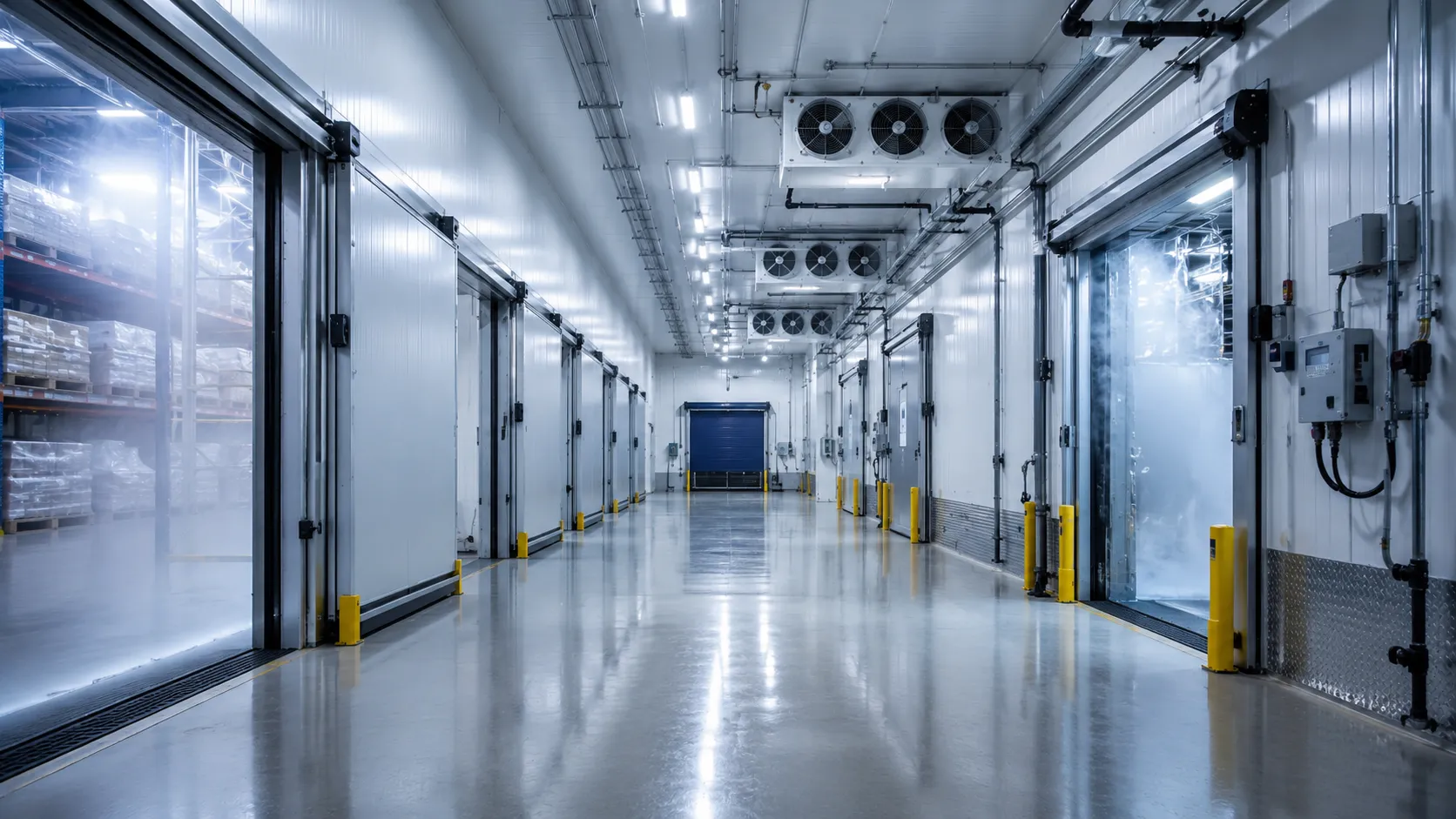

Projektowanie chłodni i mroźni wymaga równoczesnego uwzględnienia technologii składowania, bilansu cieplnego, izolacyjności przegród, szczelności, bezpieczeństwa instalacji oraz kosztów energii. Błąd w jednym z tych obszarów może prowadzić do kondensacji pary wodnej, oblodzeń, strat produktu, problemów z posadzką albo trwałego wzrostu kosztów eksploatacji.
Czym różni się projekt chłodni od projektu zwykłego magazynu?
W obiekcie chłodniczym przegrody, instalacje i sposób użytkowania tworzą jeden układ. Projektant nie może osobno dobierać konstrukcji, płyt warstwowych, drzwi, posadzki i urządzeń chłodniczych. Każdy mostek cieplny, nieszczelność lub niekontrolowana wymiana powietrza wpływa na zapotrzebowanie na chłód oraz ryzyko kondensacji.
Ogólny przebieg przedsięwzięcia został opisany w artykule budowa chłodni i mroźni – przewodnik inwestora. Projektowanie jest jednak odrębnym etapem, podczas którego zapada większość decyzji przesądzających o późniejszej sprawności obiektu.
Jak określić założenia technologiczne chłodni lub mroźni?
Najpierw należy zdefiniować produkt, temperaturę przyjęcia, temperaturę przechowywania, rotację, czas składowania i dopuszczalne wahania. Inne wymagania ma magazyn mrożonek, inne chłodnia owoców, farmacji, mięsa czy centrum logistyczne z wieloma strefami.
- zakres temperatur w każdej komorze
- dobową masę przyjmowanego produktu i jego temperaturę początkową
- wymaganą wilgotność oraz dopuszczalne odchylenia
- czas pracy, częstotliwość otwierania drzwi i liczbę doków
- rodzaj opakowań, regałów i urządzeń transportowych
- wymagania sanitarne, higieniczne oraz jakościowe
- scenariusze awaryjne i czas podtrzymania warunków
Dlaczego bilans cieplny jest podstawą doboru instalacji?
Bilans cieplny określa łączną ilość ciepła, którą instalacja musi odebrać. Uwzględnia przenikanie przez przegrody, infiltrację powietrza, ciepło produktu, ludzi, oświetlenia, silników, odszraniania oraz procesów technologicznych. Zaniżenie mocy prowadzi do problemów z utrzymaniem temperatury, natomiast przewymiarowanie może podnieść koszt inwestycyjny i pogorszyć pracę urządzeń przy częściowym obciążeniu.
Jak zaprojektować obudowę chłodni i ograniczyć mostki cieplne?
Obudowa musi tworzyć ciągłą barierę termiczną oraz paroszczelną. Kluczowe są połączenia ścian z dachem, naroża, cokoły, obróbki otworów, mocowania i przejścia instalacyjne. Dobór grubości izolacji powinien wynikać z temperatury, warunków zewnętrznych, rachunku energetycznego oraz wymaganego okresu użytkowania, a nie wyłącznie z najniższej ceny zakupu.
Drzwi, śluzy i doki przeładunkowe
Największa wymiana powietrza następuje zwykle przez otwory komunikacyjne. Projekt powinien określać parametry drzwi, szybkość otwierania, kurtyny powietrzne lub paskowe, śluzy oraz organizację ruchu. W centrach dystrybucyjnych warto analizować scenariusze szczytowe, a nie tylko średnią liczbę operacji.
Jak chronić posadzkę mroźni przed przemarzaniem?
W mroźniach ujemna temperatura może przenikać w głąb podłoża. Zamarzająca woda zwiększa objętość, co stwarza ryzyko wysadzin i uszkodzenia posadzki. Rozwiązanie zależy przede wszystkim od warunków gruntowo-wodnych, temperatury oraz geometrii obiektu. Stosuje się odpowiednią izolację, warstwy przeciwwilgociowe i system zabezpieczenia podłoża przed przemarzaniem, na przykład ogrzewanie podposadzkowe lub wentylowaną warstwę.
Jakie instalacje trzeba skoordynować?
- instalację chłodniczą wraz z maszynownią i odprowadzeniem ciepła
- wentylację, ogrzewanie stref pomocniczych oraz kontrolę wilgotności
- instalacje elektryczne, zasilanie rezerwowe i automatykę
- systemy detekcji wycieków, alarmowania oraz wentylacji awaryjnej
- odwodnienie, kanalizację technologiczną i zabezpieczenie przed zamarzaniem
- instalacje przeciwpożarowe oraz rozwiązania dla stref składowania
Rodzaj czynnika chłodniczego wpływa na sprawność, wymagania bezpieczeństwa, lokalizację urządzeń i kompetencje obsługi. Decyzję należy podejmować na podstawie analizy technicznej, środowiskowej oraz serwisowej, z uwzględnieniem aktualnych regulacji dotyczących czynników chłodniczych.
Jak projekt wpływa na zużycie energii?
Koszt energii zależy nie tylko od sprawności agregatów. Równie ważne są szczelność obudowy, harmonogram odszraniania, sterowanie ciśnieniem skraplania, odzysk ciepła, praca wentylatorów, oświetlenie oraz organizacja otwierania drzwi. System monitoringu powinien pozwalać oddzielić zużycie poszczególnych stref i szybko wykrywać odchylenia.
- dobór urządzeń do profilu obciążenia w ciągu roku
- stopniowanie mocy oraz praca przy obciążeniu częściowym
- odzysk ciepła do przygotowania ciepłej wody lub ogrzewania
- automatyczne sterowanie drzwiami, odszranianiem i wentylatorami
- ciągły pomiar temperatury, energii i parametrów instalacji
Jakie błędy najczęściej podnoszą koszt chłodni?
- brak wiarygodnych danych o temperaturze i masie przyjmowanego produktu
- dobór instalacji na podstawie powierzchni zamiast bilansu cieplnego
- niedopracowane połączenia izolacji i liczne mostki cieplne
- pominięcie ochrony podłoża pod mroźnią
- zbyt małe przestrzenie serwisowe w maszynowni
- brak scenariusza awarii, zasilania rezerwowego lub monitoringu
- późne włączenie technologa i dostawcy instalacji do projektu
Case study: budowa nowoczesnej chłodni logistycznej dla produktów głęboko mrożonych
Jednym z przykładów realizacji KOME Polska jest budowa magazynu i chłodni logistycznej z częściami biurowo-socjalnymi w Nowym Koniku. Inwestycja objęła obiekt o powierzchni zabudowy 20 098,93 m², zlokalizowany na terenie o powierzchni 85 672 m². W drugim etapie realizacji chłodnię dostosowano do zaawansowanych technologii przechowywania produktów głęboko mrożonych.
W ramach inwestycji powstała nowoczesna strefa spedycyjna o kontrolowanej temperaturze, sześć komór szokowego mrożenia, dwie komory mroźnicze wysokiego składowania mieszczące łącznie 49 000 miejsc paletowych oraz cztery maszynownie wyposażone w zaawansowane systemy HVAC, instalacje CO₂, układy glikolowe i system odzysku ciepła. Obiekt przygotowano również pod pełną automatyzację procesów logistycznych z wykorzystaniem systemu przenośników paletowych, automatycznych układnic oraz systemu WCS (Warehouse Control System). Na etapie realizacji szczególny nacisk położono także na precyzyjny montaż wysokowydajnych płyt warstwowych o zwiększonej grubości, aby wyeliminować ryzyko powstawania mostków termicznych.
Więcej informacji o tej realizacji: https://kome-polska.pl/strona-glowna/realizacje/obiekty-przemyslowe/real-nowy-konik.
Podsumowanie
Projektowanie chłodni i mroźni powinno łączyć technologię przechowywania, budynek, instalacje oraz przyszły model eksploatacji. Najtańszy wariant wykonawczy nie zawsze jest rozwiązaniem o najniższym koszcie w całym cyklu życia. KOME Polska realizuje obiekty chłodnicze i mroźnicze oraz koordynuje ich projektowanie z wykonawstwem. Na etapie koncepcji można omówić założenia z naszym zespołem i wskazać decyzje wymagające wczesnego zamknięcia.
